Jak materiał formy wpływa na trwałość, chłodzenie i serwisowanie w produkcji seryjnej

Projektowanie narzędzi do seryjnego przetwórstwa tworzyw sztucznych wymaga wyważenia kilku pozornie wykluczających się parametrów. Konstruktor musi pogodzić wysoką odporność na zużycie podczas setek tysięcy cykli, skuteczną przewodność cieplną oraz dobrą skrawalność wybranego stopu. Ten ostatni czynnik ułatwia precyzyjną obróbkę skomplikowanych gniazd formujących. Niewłaściwa decyzja na początkowym etapie skutkuje przedwczesnym zatarciem prowadnic czy deformacją rdzeni. Prowadzi to do wydłużenia czasu wtrysku oraz częstych, kosztownych przestojów maszyny. Materiał narzędzia narzuca rytm pracy całej linii produkcyjnej. Osiągnięcie odpowiedniego balansu między twardością a termiką przekłada się bezpośrednio na stabilność wymiarową detali i końcowy koszt wytworzenia każdego z nich.

Co wpływa na zużycie gniazd i skuteczność chłodzenia?

Twardość powierzchniowa oraz odporność na ścieranie warunkują bezawaryjną pracę elementów formujących. Nowoczesne polimery techniczne rzadko występują w czystej postaci. Włókna szklane, modyfikatory udarności czy wypełniacze mineralne znacząco przyspieszają erozję powierzchni roboczych. Powierzchnie stalowe narażone na ciągły kontakt z takim granulatem ulegają zmatowieniu i zarysowaniom. Przemysłowe formy wtryskowe pracujące w reżimie wielkoseryjnym wymagają materiałów zachowujących fabryczną strukturę przez miliony cykli produkcyjnych.

Termika całego układu odgrywa równie kluczową rolę w wydajności maszyny. Szybkość odprowadzania ciepła z upłynnionego tworzywa wprost determinuje czas cyklu. Faza chłodzenia pochłania zazwyczaj od 50 do 80 procent całkowitego czasu pojedynczej operacji wtrysku. Stabilność termiczna stopu zapobiega mikropęknięciom siatkowym, które powstają przy ciągłym, uderzeniowym nagrzewaniu bloku do temperatur rzędu 80–120°C. Im szybciej narzędzie pozbędzie się nagromadzonego ciepła, tym wcześniej detal nabierze sztywności pozwalającej na bezpieczne wypchnięcie.

Zastosowany surowiec decyduje również o możliwościach produkcyjnych narzędziowni. Wybrany stop musi pozwalać na sprawne frezowanie CNC oraz dokładne elektrodrążenie wgłębne. Gładkość kanałów chłodzących i perfekcyjne odwzorowanie detali gwarantują zachowanie rygorystycznych tolerancji wymiarowych wypraski. Krótkie serie prototypowe świetnie znoszą materiały miękkie, które łatwo poddają się obróbce ubytkowej. Masowa produkcja bezwzględnie wymaga z kolei hartowania głównych wkładek do twardości powyżej 50 HRC.

Dobór materiału do wymagań cyklu produkcyjnego

Tradycyjna stal narzędziowa zapewnia bezpieczną i stabilną pracę przez setki tysięcy wtrysków dzięki wysokiej wytrzymałości zmęczeniowej. Jej najważniejszym ograniczeniem fizycznym pozostaje jednak stosunkowo niska przewodność cieplna, wynosząca zaledwie 30–40 W/mK. Ograniczona zdolność przenoszenia temperatury spowalnia krzepnięcie detalu, co ostatecznie obniża dobową wydajność wtryskarki.

Specjalistyczne stopy aluminium stanowią ciekawą alternatywę dla wytwarzania mniejszych wolumenów. Ich przewodność cieplna osiąga wartości między 130 a 170 W/mK. Zastosowanie takich bloków skraca fazę chłodzenia nawet kilkukrotnie. Odciąża to budżet operacyjny przy zleceniach nieprzekraczających stu tysięcy sztuk. Ograniczona odporność na nacisk punktowy eliminuje jednak powszechne stosowanie aluminium w matrycach narażonych na potężne siły zwarcia.

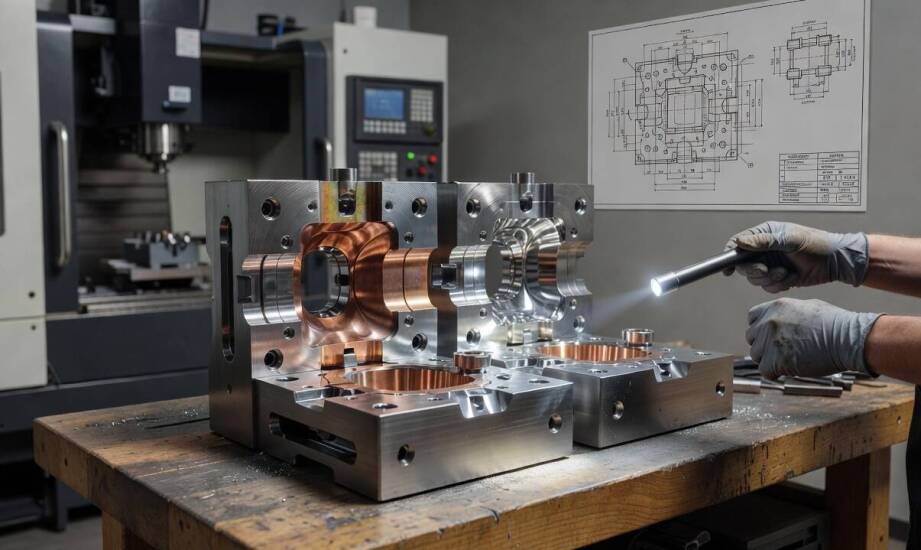

Wkładki z metali nieżelaznych skutecznie rozwiązują problem akumulacji ciepła w głębokich strefach gniazda. Stopy miedzi berylowej wykazują przewodność od trzech do siedmiu razy wyższą niż najlepsza stal do pracy na gorąco. Konstruktorzy osadzają je lokalnie w rdzeniach, smukłych wypustkach oraz pod cienkimi ściankami wypraski. Eliminuje to gorące punkty i zapobiega miejscowym deformacjom polimeru. Inżynierowie z PRODMET S.C. regularnie wykorzystują układy hybrydowe do optymalizacji trwałości i wydajności chłodzenia. Płyty nośne, słupy prowadzące oraz korpusy gniazd formujących powstają z twardej stali, natomiast w newralgicznych strefach termicznych pracują wstawki wysokoprzewodzące.

Budowa sprawnego i długowiecznego narzędzia wymaga wnikliwej analizy założeń projektowych. Rodzaj stosowanego granulatu, obecność agresywnych wypełniaczy oraz planowany rozmiar produkcji wymuszają zastosowanie konkretnych gatunków stali lub stopów lekkich. Inteligentne zróżnicowanie materiałów w strukturze jednej bryły minimalizuje ryzyko awarii i skraca późniejsze przerwy konserwacyjne. Osadzenie wkładów miedzianych w punktach krytycznych pozwala zyskać ułamki sekund podczas każdego zamknięcia prasy. Przemyślana strategia materiałowa stabilizuje proces przetwórczy i zabezpiecza ciągłość dostaw na długie lata.
